Serie PFY04X

50/100/200/1000/2000/5000kg (BR118D)

Model No.	Y4001	Y4002-1	Y4002-2	Y4003	Y4004
Capacity / kN	10	100	200	30	20
Sensitivity / pC/Mpa	~160	~460	~230	~1600	~1600
Natural frequency /KHz	≥40	≥50	≥50	≥40	≥40
Work temperature / ℃	-20~80	-20~80	-20~80	-20~80	-20~80
Rise time/ uS	~2.5	~2.5	~2.5	~2.5	~2.5
Non linearity/ %	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Installation and size	pre-buriedφ12*4.5	pre-buriedφ20*9	pre-buriedφ20*9	pre-buriedφ30*4.5	pre-buriedφ40*8
Overload/ %	120	120	120	120	120
Weight/ g	4	12	12	39	65

DOWN LOAD

INQUIRE

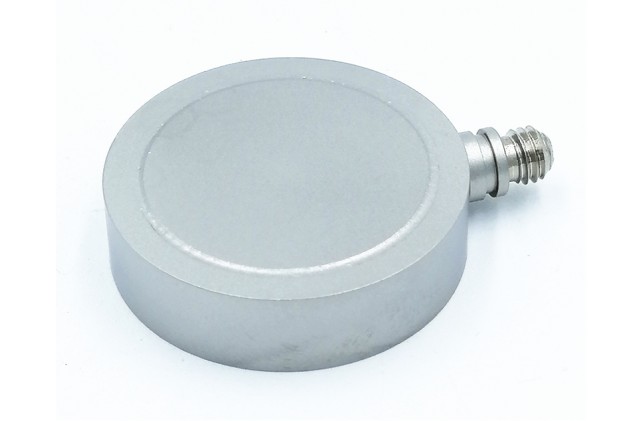

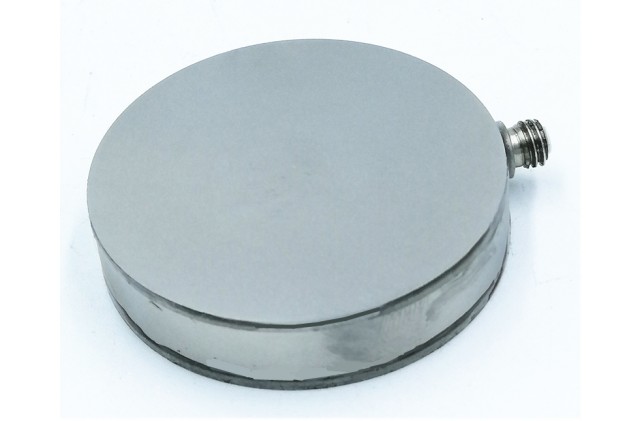

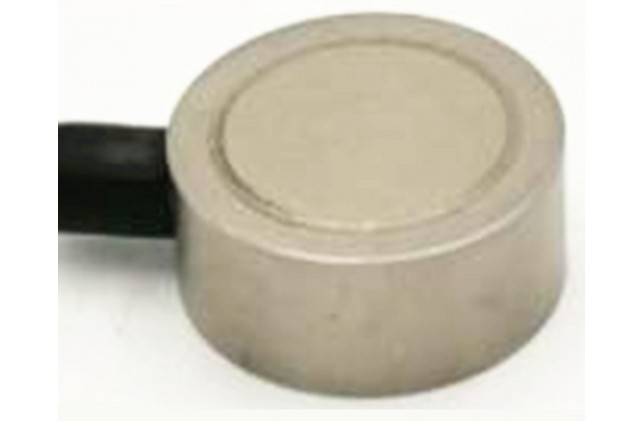

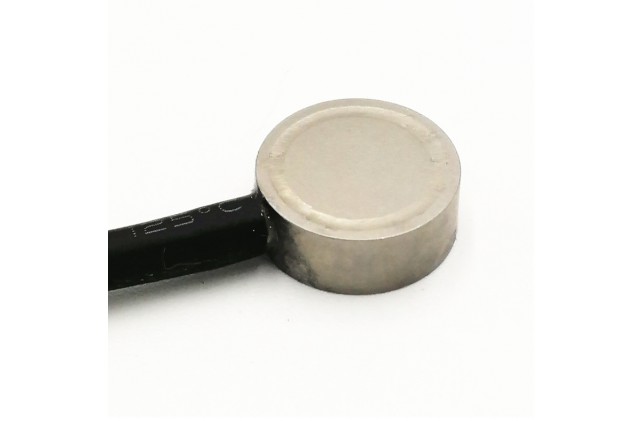

Product Description

Los sensores piezoeléctricos de fuerza y deformación de cuarzo son altamente confiables y tienen excelentes características de medición de fuerza y deformación dinámicas. Las mediciones típicas incluyen fuerzas dinámicas y cuasiestáticas durante la conducción, compresión, impacto, impulso, fuerza de reacción y tensión.

Dado que la señal de medición generada por el sensor de cuarzo decaerá con el tiempo, la medición de la fuerza estática a largo plazo no es factible. Sin embargo, se recomiendan mediciones a corto plazo o cuasi-estáticas dentro de un cierto límite de tiempo, dependiendo del sensor y del medidor de compensación de señal utilizado.

Características

· Fuerte y robusto, pequeño volumen, alta resistencia

· Detecta pequeños cambios de fuerza bajo una gran carga estática

·Amplio rango dinámico

· Tiempo de subida rápido

· Amplia gama de frecuencias disponible

Solicitud:

· Presión de la tierra, medición de la presión de explosión

Model No.	Y4001	Y4002-1	Y4002-2	Y4003	Y4004
Capacity / kN	10	100	200	30	20
Sensitivity / pC/Mpa	~160	~460	~230	~1600	~1600
Natural frequency /KHz	≥40	≥50	≥50	≥40	≥40
Work temperature / ℃	-20~80	-20~80	-20~80	-20~80	-20~80
Rise time/ uS	~2.5	~2.5	~2.5	~2.5	~2.5
Non linearity/ %	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Installation and size	pre-buriedφ12*4.5	pre-buriedφ20*9	pre-buriedφ20*9	pre-buriedφ30*4.5	pre-buriedφ40*8
Overload/ %	120	120	120	120	120
Weight/ g	4	12	12	39	65
