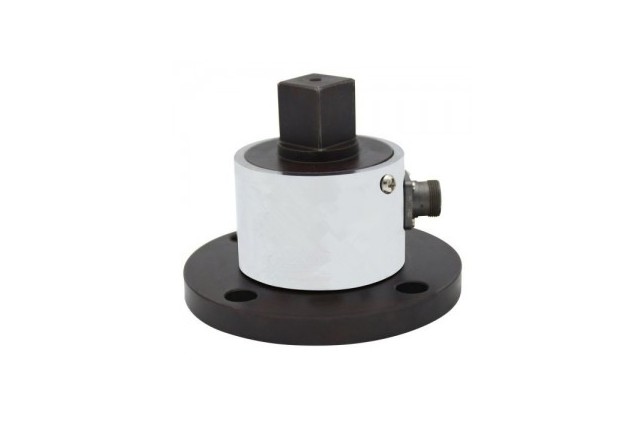

Sensor de par de reacción - Brida / Cuadrado （BTQ-403）

50/100/200/1000/2000/5000kg (BR118D)

DOWN LOAD

INQUIRE

Product Description

1. Nombre del producto: Sensor de par de reacción - Brida / Impulsión cuadrada （BTQ-403）

2. Material: acero de aleación

3. Capacidad: 0 ～ 20,50,100,200,300,500Nm

4. Diseño

torque sensor design-3.jpg

5. Hoja de datos

Specifications	技术指标/Technique
Capacity/Range	0-20,50,100,200,300,500Nm
Rated output	1.0～2.0mV/V
System accuracy	±0.1; ±0.3; ±0.5%F.S
Zero balance	0～±1%F.S.
Non-linearity	±0.2% R.O.
Hysteresis	±0.2% R.O.
Repeatability	0.05%F.S.
Creep(30min)	0.1%F.S.
Temp.effect on output	0.1%F.S./10℃
Temp.effect on zero	0.1%F.S./10℃
Input impedance	700±10/350±10Ω
Output impedance	700±10/350±10Ω
Insulation	≥2000MΩ/100VDC
Recommended excitation	12VDC
Response frequency	100μS
Compensated temp range	-20~60℃
Operation temp range	-35~80℃
Safe overload	120%F.S.
Ultimate overload	200%F.S.
Cable size	Φ5×3000mm（option）
Material	Alloy Steel
IP Class	IP67

6. Características:

Diseñado para auditoría de par

Construcción de acero de aleación

Cubierta de Aluminio Cuadrado de 1 ”

Basado en galgas extensométricas

Medidas de par repetibles

7. Descripción:

El sensor de torque de reacción de Brans - Brida / Cuadrado ofrece una solución única para auditar y calibrar llaves de torque mecánicas, también utilizadas en aplicaciones de producción y ensamblaje automatizado. El sensor de par de reacción BTQ-403 - Brida / Cuadrado está disponible en aleación de acero con una cubierta de aluminio y cuadradillo de 1 ”.

El sensor de par de reacción estándar BTQ-403 - Brida / Cuadrado puede modificarse o personalizarse para cumplir con sus requisitos. Este sensor de par de reacción - serie de impulsión cuadrada / brida se fabrica en China y utiliza tecnología de galgas extensométricas de lámina metálica. Adaptables para uso portátil, estos sensores también se pueden usar en una línea de producción, línea de ensamblaje, configuración y calibración de tuercas de calado.

¿Necesitas algo especial o un diseño completamente personalizado? Comuníquese con BRANS para discutir los requisitos particulares de su aplicación.
