Sensor de par de reacción de brida a brida (BTQ-903)

50/100/200/1000/2000/5000kg (BR118D)

DOWN LOAD

INQUIRE

Product Description

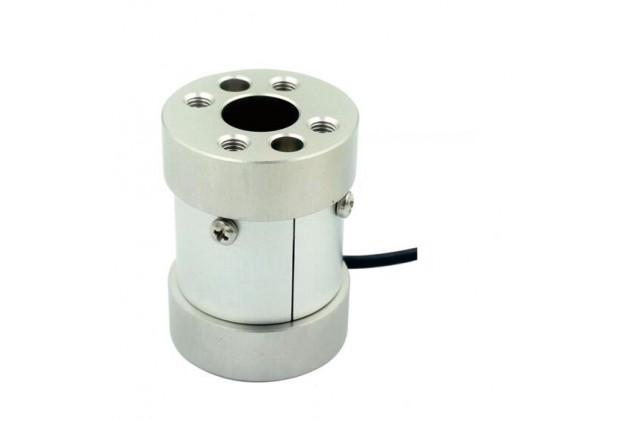

1. Nombre del producto: Sensor de par de reacción de brida a brida (B903)

2. Material: aleación de aluminio

3. Capacidad: 1,2,3,5,6,10, 20,30,50,100,150N.m

4. Características:

Se integra fácilmente en aplicaciones OEM

Diseñado para auditoría de par

Diseño de brida a brida, fácil de instalar

Construcción de aluminio

Basado en galgas extensométricas

5. Hoja de datos

Specifications	Technique
Capacity	1,2,3,5,6,10, 20,30,50,100,150N.m
Rated output	1.5±10%mV/V
Zero balance	±2% F.S.
Non-linearity	0.1%F.S.
Hysteresis	0.1%F.S.
Repeatability	0.05%F.S.
Creep(30min)	0.1%F.S.
Temp.effect on output	0.05%F.S./10℃
Temp.effect on zero	0.05%F.S./10℃
Input impedance	410±20Ω
Output impedance	350±10Ω
Insulation	≥5000MΩ/100VDC
Recommended excitation	5~15V
Maximum excitation	20V
Compensated temp range	-10~60℃
Operation temp range	-20~80℃
Safe overload	120%F.S.
Ultimate overload	150%F.S.
Cable size	φ3×4000mm
Material	aluminum alloy
Weight approx.	0.2kg
IP Class	IP65

6. Descripción:

El sensor de par de reacción de brida a brida B903 puede adaptarse a aplicaciones que incluyen frenado automotriz, dinamómetros de motor y transmisión, tabla de par, prueba de sujetadores, prueba de motor de avión y mediciones de par de eje marino con monitores de potencia del eje. El B903 está disponible en construcción de aluminio y acero inoxidable y ofrece una solución única para aplicaciones de auditoría de par. Este sensor de par de reacción en particular se puede utilizar para evaluar componentes y controles de par bajo. Los sensores de torque de reacción de brida miden niveles de torque de reacción pequeña usando conexiones brida a brida en línea con el componente bajo prueba.

¿Necesitas algo especial o un diseño completamente personalizado? Comuníquese con BRANS para discutir los requisitos particulares de su aplicación.
