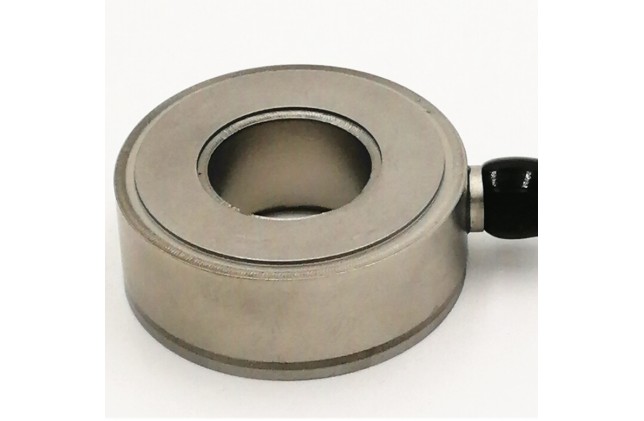

PF003B

50/100/200/1000/2000/5000kg (BR118D)

Static parameters
1	Capacity	0~1/5/20/35KN
2	Charge sensitivity	～4pC/N
3	Overload capacity	200%F.S.
4	Non‐linearity	1%F.S.
5	Hysteresis	1%F.S.
6	Repeatability	1%F.S.
7	Capacitance	~18pF
8	Insulation resistance	>10¹²Ω
Dynamic parameters
9	Resonance frequency	>60kHz
10	Operating temperature range	-20~+100 ºC
Physical parameter
11	Weight	18g
12	Shell material	High-strength stainless steel
13	Installation	Through hole φ10
14	Sensitive material	Quartz
15	Output mode	Side L5 plug
16	Connecting cable	2m double-headed L5 low-noise cable

DOWN LOAD

INQUIRE

Product Description

Los sensores piezoeléctricos de fuerza y deformación de cuarzo son altamente confiables y tienen excelentes características de medición de fuerza y deformación dinámicas. Las mediciones típicas incluyen fuerzas dinámicas y cuasiestáticas durante la conducción, compresión, impacto, impulso, fuerza de reacción y tensión.

Dado que la señal de medición generada por el sensor de cuarzo decaerá con el tiempo, la medición de la fuerza estática a largo plazo no es factible. Sin embargo, se recomiendan mediciones a corto plazo o cuasi-estáticas dentro de un cierto límite de tiempo, dependiendo del sensor y del medidor de compensación de señal utilizado.

Características

· Fuerte y robusto, pequeño volumen, alta resistencia

· Detecta pequeños cambios de fuerza bajo una gran carga estática

·Amplio rango dinámico

· Tiempo de subida rápido

· Amplia gama de frecuencias disponible

Solicitud:

· Monitoreo de dobladillos, estampados y extrusión

· Fuerza de instalación mecánica

· Prueba de impedancia mecánica

· Ensayo de materiales

· Prensas y perforadoras de tabletas

· Fresadora de rodillos

· Equilibrio cuchillo

Static parameters
1	Capacity	0~1/5/20/35KN
2	Charge sensitivity	～4pC/N
3	Overload capacity	200%F.S.
4	Non‐linearity	1%F.S.
5	Hysteresis	1%F.S.
6	Repeatability	1%F.S.
7	Capacitance	~18pF
8	Insulation resistance	>10¹²Ω
Dynamic parameters
9	Resonance frequency	>60kHz
10	Operating temperature range	-20~+100 ºC
Physical parameter
11	Weight	18g
12	Shell material	High-strength stainless steel
13	Installation	Through hole φ10
14	Sensitive material	Quartz
15	Output mode	Side L5 plug
16	Connecting cable	2m double-headed L5 low-noise cable
