Transductor / transmisor de presión de gas de agua de -0,1-150 Mpa con pantalla Sensor de presión de compresión de aire de 24 V CC

50/100/200/1000/2000/5000kg (BR118D)

DOWN LOAD

INQUIRE

Product Description

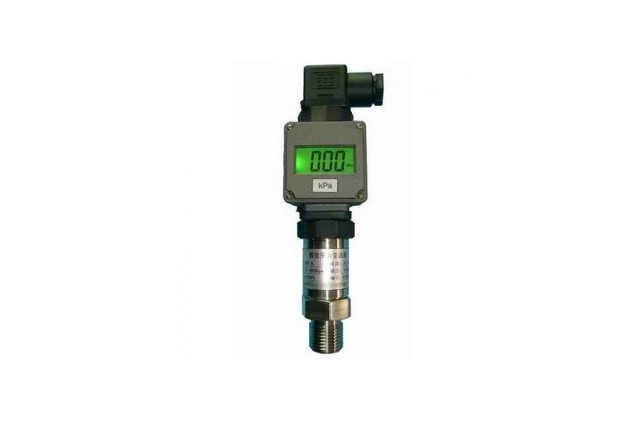

1. Nombre del producto: -0.1-150Mpa Transductor / transmisor de presión de gas de agua con displayer DC 24V Sensor de presión de compresión de aire

2. Modelo: BST104

3. Material: acero inoxidable

4. Capacidad: -0,1 ～ 0 ～ 1 ～ 150 (MPa)

5. Tamaño: M20 × Φ26.5 × 175mm

6. Diseño:

7. Características principales

(1) Carcasa de acero inoxidable completamente soldada

(2) Podría mostrar la figura en el cuerpo de los transductores (pantalla LED)

(3) Sin relleno de aceite, soldaduras o juntas tóricas internas

(4) Temperatura de funcionamiento amplia

(5) Compatible con líquidos y gases

(6) Diseño compacto y resistente

(7) Presiones de hasta 10,000 PSI

(8) Choque y vibración elevados

8. Ficha técnica

参数	Specifications	技术指标/Technique
额定容量	Capacity	-0.1～0～1～150(Mpa)
输出信号	二线制/ 2wires	4~20mA
输出信号	三线制/ 3wires	0~5V,1~5V,0~10V
综合精度	Comprehensive accuracy	0.25%FS、0.5%FS
现场显示	Display	LED Display, 0000-1999
供电电压	Power supply	24VDC(9~36VDC )
介质温度	Medium temperature	-20℃~85℃~105℃ （可选/Option）
环境温度	Ambient temperature	-20℃~85℃
负载电阻	Load resistance	电压型/Voltage type≥50kΩ 电流型/Current type≤800kΩ
绝缘电阻	Insulation	≥2000MΩ/100VDC
响应时间	Respone time	＜1ms
防护等级	IP Class	IP65
长期稳定性	Long term stalibity	0.1%F.S./Year
振动影响	Vibration effects	20~1000HZ影响＜0.1% F.S. Impact is less than 0.1% F.S.
电气接口	Electrical interface	Hirschmann connectors
螺纹连接	Thead connection	M20×1.5, M14×1.5 /customized
外形尺寸	Outline size	M20×Φ26.5×85mm
材料	Material	Stainless Steel（不锈钢）

9. Aplicaciones:

(1) Equipo OEM industrial

(2) Sistemas Hidráulicos

(3) Equipo HVAC

(4) Equipo de refrigeración

(5) Automotriz

(6) Gestión de energía / agua

(7) Soportes de prueba

(9) Equipo todoterreno / de construcción

(10) Ferrocarriles (frenos, compresores y controles del motor)

El nuevo transmisor de presión compacto BST104 es ideal para monitorear la presión en aplicaciones hidráulicas y neumáticas, así como gases inertes donde el espacio de montaje es limitado. Estos sensores de presión cuentan con una celda de medición de película delgada que se suelda directamente a la conexión del proceso. No se requiere un sello por separado. Esta innovadora tecnología de diseño garantiza una alta precisión en una carcasa compacta. Construidos de acero inoxidable, los robustos sensores de presión están diseñados para soportar golpes y vibraciones extremos en entornos hostiles. La carcasa de una pieza completamente soldada elimina la entrada de humedad y tiene una clasificación IP 67 / IP 69K. El transmisor proporciona una salida analógica con un tiempo de respuesta excepcionalmente rápido de 1 milisegundo y una repetibilidad confiable de <0.05%. A través de tecnología de diseño innovadora, características que aseguran confiabilidad.
