50/100/200/1000/2000/5000kg (BR118D)

DOWN LOAD
INQUIRE

Product Description

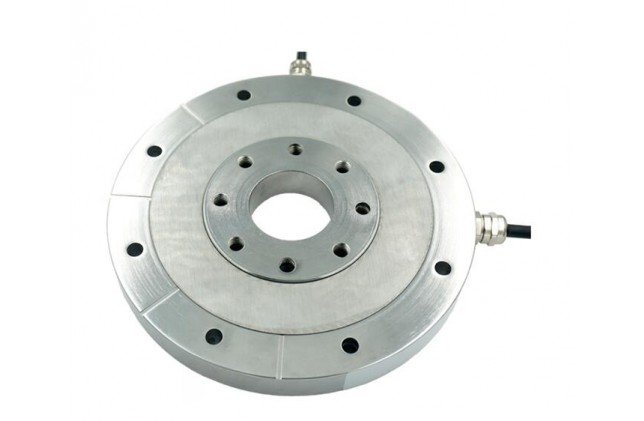

1. Nombre: Sensor de fuerza de torsión y compresión

2. Diseño

3. Características y aplicaciones


Sensor biaxial de fuerza de torsión y compresión

Los errores de interferencia de cada señal son pequeños

Perfil bajo, fácil de instalar

La dimensión se puede personalizar

Se utiliza para ajuste a presión automotriz, ensamblaje automatizado, pruebas de productos 3C y ensamblaje de nuevos productos de energía, pruebas médicas, robótica, ensamblaje de moldes y otros sistemas de control y pruebas industriales.



4. Detalles de los datos

Specifications Technique
Capacity（N/N.m）
M: 300/500/700/1000N.m
Rated output 1.0±10%mV/V
Zero balance ±2%F.S.
Non-linearity 0.1%F.S.
Hysteresis 0.1%F.S.
Repeatability 0.1%F.S.
Interference error 0.2%F.S.
Creep(30min) 0.05%F.S.
Temp.effect on output 0.05%F.S./10℃
Temp.effect on zero 0.05%F.S./10℃
Input impedance 350±10Ω
Output impedance 350±10Ω
Insulation ≥5000MΩ/100VDC
Recommended excitation 5~15V
Maximum excitation 20V
Compensated temp range -10~40℃
Operation temp range -20~75℃
Safe overload 150%F.S.
Ultimate overload 200%F.S.
Cable size Φ4×4000mm
Weight approx. 0.6kg
IP Class IP66
