Celda de carga de compresión de acero inoxidable tipo rosquilla 10/20/50/100/200 kN (B119)

50/100/200/1000/2000/5000kg (BR118D)

DOWN LOAD

INQUIRE

Product Description

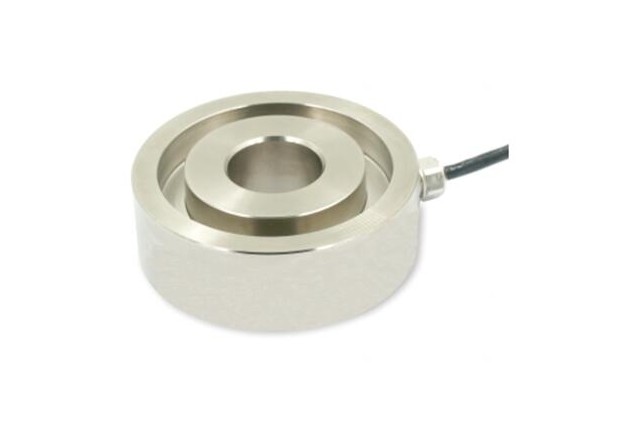

Las celdas de carga de tipo anillo Brans B119 también son a través del orificio (Donut). Las celdas de carga son importantes cuando se mide el apriete de la carga directamente. Nuestra serie Thru-Hole ofrece una variedad de capacidades y tamaños de diámetro interno, lo que la hace ideal para aplicaciones de fijación de pernos.

Productos en uso Célula de carga Thru-Hole / Donut combinada con instrumentación.

1. Nombre: Célula de carga tipo anillo de acero inoxidable (B119)

2. Material: acero inoxidable

3. Capacidad: 10,20,30,50,100,200 kN

4. Hoja de datos

Number	Specifications	Technique
1	Capacity	10,20,30,50,100,200 kN
2	Rated output	2.0±20%mV/V
3	Zero balance	± 0.05mV/V
4	Non‐linearity	0.10%F.S.
5	Hysteresis	0.10%F.S.
6	Repeatability	0.050%F.S.
7	Creep(30min)	0.05%F.S.
8	Temp.effect on output	0.005%F.S./10ºC
9	Temp.effect on zero	0.005%F.S./10ºC
10	Input impedance	780±20Ω
11	Output impedance	700±10Ω
12	Insulation	≥5000MΩ/100VDC
13	Recommended excitation	5V
14	Maximum excitation	10V
15	Compensated temp range	‐10~60ºC
16	Operation temp range	‐20~80ºC
17	Safe overload	150%F.S.
18	Ultimate overload	200%F.S.
19	Cable size	φ4×4000mm
20	Weight approx.	0.1kg
21	Material	Stainless Steel
22	IP Class	IP67

5. Design
com/company/7/789/928/20210817/MYT81EDA424A5myt611B700B76D61.jpg" alt="" />

6. Funciones y aplicaciones

Perfil bajo con pequeñas dimensiones

Fabricado en acero inoxidable o acero aleado.

Se utiliza principalmente para controlar la fuerza de la rosca.

Adecuado para ajuste a presión automotriz, ensamblaje automatizado, pruebas de productos 3C, ensamblaje de productos de nueva energía, pruebas médicas, robótica, ensamblaje de moldes y otros sistemas de control y pruebas industriales.

La celda de carga en forma de rosca de BRANS está diseñada para aplicaciones de compresión en línea o de prensa. La celda de carga de anillo estándar tiene una construcción muy robusta disponible en acero inoxidable 17-4 PH, con un I.D. rango de 1/8 pulg. a 1-1 / 4 pulg. y un cable de teflón blindado trenzado de 4 conductores # 24 AWG de 10 pies [3 m]. También encontrará fácilmente disponible la opción de salida combinada externa.

La celda de carga tipo rosca B059 ofrece alta precisión y rigidez. Tiene una no linealidad de ± 0,5% de RO, una deflexión de 0,002 pulg. [0,05 mm] nominal y una temperatura de funcionamiento de -60 ° F a 200 ° F. El LTH500 estándar se puede modificar o personalizar para satisfacer sus requisitos y la mayoría las capacidades están en nuestro inventario, por lo que están disponibles para envío de 24 horas. Al igual que en toda nuestra línea de productos de celdas de carga, este modelo se fabrica en los EE. UU. Y utiliza tecnología de galgas extensométricas de lámina metálica.

Células de carga tipo anillo personalizadas, acérquese a Brans Technology.
